Vase de scurgere pentru aer condiționat: Ghid complet pentru cumpărători HVAC

Ce un Tavă de scurgere pentru aer condiționat De fapt

An tava de scurgere a aparatului de aer conditionat colectează apa de condens care se formează pe serpentina evaporatorului în timpul ciclului de răcire și o canaliză către o linie de scurgere, ținând umiditatea departe de conducte, izolație și materialul structural din jur. Fără o tigaie montată corespunzător, condensul ar curge pur și simplu din serpentină și s-ar strânge în interiorul dulapului de tratare a aerului sau ar picura în spațiul de sub unitate.

Majoritatea sistemelor rezidențiale și comerciale ușoare folosesc două vase care lucrează împreună: o tigaie primară montată direct sub serpentina evaporatorului și o tigaie secundară instalată sub întregul dispozitiv de tratare a aerului ca bazin de colectare de rezervă. Acest aspect dublu este o practică standard în instalațiile de mansardă și dulap, deoarece oferă o a doua linie de apărare dacă linia de scurgere primară devine restricționată.

Dacă componenta este descrisă ca un Tavă de scurgere HVAC , o tavă de condens sau un tava de scurgere aer conditionat , funcția rămâne aceeași pentru mărci și dimensiuni de sistem: gestionați condensul astfel încât să lase sistemul pe o cale controlată, mai degrabă decât pe una necontrolată.

Cum funcționează o tavă de scurgere AC în interiorul sistemului

Pe măsură ce aerul cald din interior trece prin serpentina rece a evaporatorului, umezeala din aer se condensează pe suprafața serpentinei, asemănător cu apa care se formează pe un pahar rece. Acea apă picură în jos și aterizează în tigaia poziționată direct sub bobină. Vasul este fabricat cu o pantă ușoară către un colț sau o margine, unde o ieșire de scurgere se conectează la o linie de scurgere din PVC sau cupru care duce apa departe de unitate, de obicei la o scurgere de podea, o pompă de condens sau un punct de evacuare exterior.

Roluri primare vs. secundare pentru panoul de scurgere

Vasul primar se află cel mai aproape de bobină și gestionează condensul în condiții normale de funcționare. Tava secundară, uneori numită tigaie de urgență sau auxiliară, este poziționată sub amprenta completă a dispozitivului de tratare a aerului și colectează apă numai dacă tăvița primară se revarsă sau linia principală de scurgere se înfundă. Multe tigăi secundare includ un întrerupător cu plutitor care oprește automat sistemul atunci când este detectată apă, ceea ce limitează cantitatea de apă care se poate acumula înainte ca cineva să observe problema.

De ce contează panta și poziția de ieșire

O tigaie cu pantă insuficientă permite apei să stea mai degrabă decât să se scurgă, ceea ce crește șansa de a sta în apă, de acumulare de sedimente și de creștere microbiană în timp. Acesta este unul dintre motivele pentru care producătorii acordă o atenție deosebită poziționării prizei și geometriei tigaii, mai degrabă decât să trateze tigaia ca pe o simplă tavă plată.

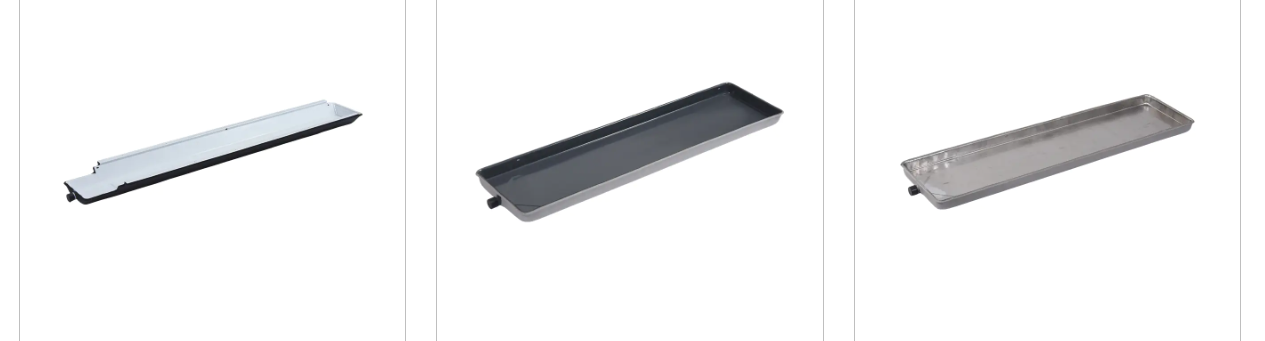

Opțiuni de material pentru tavă de scurgere: oțel inoxidabil, oțel galvanizat și aluminiu

Selectarea materialului afectează modul în care o tigaie rezistă expunerii la umiditate de-a lungul anilor de utilizare continuă. Cele trei materiale cel mai frecvent specificate pentru recipientele de condens HVAC sunt oțelul inoxidabil, oțelul galvanizat și aluminiul, fiecare având un echilibru diferit de rezistență la coroziune, greutate și rigiditate structurală.

Comparație generală a rezistenței la coroziune între materialele comune ale recipientelor de condens, scară relativă.

Tavă de scurgere HVAC din oțel inoxidabil

A Tavă de scurgere HVAC din oțel inoxidabil este, în general, ales pentru medii cu umiditate mai mare sau expunere la aer de coastă, deoarece aliajul rezistă bine la rugina de suprafață pe perioade lungi de utilizare. Tigăile din inox sunt, de asemenea, mai ușor de păstrat curate, deoarece suprafața netedă rezistă depunerilor de calcar mineral în comparație cu oțelul acoperit.

Tavă de scurgere din oțel galvanizat

A tavă de scurgere din oțel galvanizat folosește un strat de zinc peste o bază de oțel, care oferă o cale de mijloc rentabilă între oțel brut și inoxidabil. Tigăile galvanizate sunt utilizate pe scară largă în instalațiile rezidențiale standard unde umiditatea extremă sau expunerea la sare nu reprezintă o preocupare principală.

Tavă de scurgere AC din aluminiu

An tavă de scurgere AC din aluminiu oferă o opțiune de greutate mai ușoară, care încă rezistă eficient la coroziune, ceea ce poate simplifica manipularea în timpul instalării în spații înguste de mansardă sau tavan. Aluminiul formează un strat de oxid natural care ajută la protejarea suprafeței de coroziune ulterioară odată instalat.

Comparație generală a materialelor pentru construcția tăvii de scurgere HVAC metalice
Material	Greutate relativă	Caz de utilizare tipic
Oțel inoxidabil	Moderat	Înalt humidity or coastal climates
Otel galvanizat	Moderat	Sisteme rezidențiale standard
Aluminiu	Lumină	Instalări la mansardă sau la distanță strânsă

Comparând tăvile de scurgere din oțel inoxidabil și oțel galvanizat

Deoarece aceste două materiale sunt cele mai frecvent specificate în proiectele de tavi de condens HVAC, o comparație una lângă alta a mai multor criterii practice ajută la clarificarea unde funcționează cel mai bine fiecare opțiune.

Comparație editorială, zona albastră reprezintă oțel inoxidabil, zona portocalie reprezintă oțel galvanizat, scară în zece puncte.

Oțelul inoxidabil tinde să obțină un scor mai mare în ceea ce privește rezistența la coroziune și durabilitatea pe termen lung, în timp ce oțelul galvanizat rămâne o alegere practică pentru instalațiile standard în care eficiența bugetară și disponibilitatea simplă contează mai mult decât rezistența maximă la coroziune.

Cauze obișnuite ale preaplinării tăvii de scurgere AC

O tigaie care continuă să se umple sau să se reverse este de obicei un simptom al unei blocări sau al unei probleme de flux de aer în altă parte a sistemului, mai degrabă decât un defect al tigaii în sine. Înțelegerea celor mai frecvente cauze îi ajută pe proprietarii de case și tehnicienii să diagnosticheze problema mai rapid.

Clasamentul ilustrativ al frecvenței a cauzelor raportate de preaplin al tăvii de scurgere, scară de zece puncte.

Alge, praf sau resturi care limitează conducta de evacuare a condensului
Bobina de evaporare înghețată sau înghețată se topește mai repede decât se poate scurge tigaia
O tigaie instalată fără înclinație adecvată spre priză
Fisuri fizice sau găuri de coroziune într-o tigaie învechită
O pompă de condens care funcționează defectuos pe sistemele care se bazează pe una

Unde se află tava de scurgere în interiorul unității AC

Plasarea depinde de configurația sistemului. În sistemele split, tigaia primară se află sub serpentina interioară a evaporatorului din interiorul dulapului de tratare a aerului, situată de obicei într-un dulap, subsol sau mansardă. O tigaie secundară este de obicei poziționată sub întregul dispozitiv de tratare a aerului atunci când unitatea este instalată deasupra spațiului de locuit, deoarece orice scurgere în acea locație are un risc mai mare de a provoca deteriorarea tavanului sau a pereților.

Vedere izometrică simplificată a amplasării tipice a tăvilor de scurgere primare și secundare într-un dulap de tratare a aerului.

În unitățile de pe acoperiș, recipientul de condens este încorporat în carcasa unității, direct sub secțiunea bateriei, cu linia de scurgere direcționată prin bordura acoperișului sau baza dulapului către un punct de evacuare exterior.

Dimensiunile și dimensiunile tăvii de scurgere

Dimensiunile recipientului sunt potrivite cu amprenta la sol a serpentinei vaporizatorului sau a carcasei de tratare a aerului, astfel încât dimensionarea este în general specificată de producătorul echipamentului, mai degrabă decât aleasă independent. Adâncimea contează la fel de mult ca lungimea și lățimea, deoarece o tavă de mică adâncime deține o capacitate de rezervă mai mică dacă linia de scurgere devine temporar restricționată.

Referință generală de dimensionare pentru recipientele de condens rezidențiale și comerciale ușoare
Tip Pan	Adâncime tipică	Setare comună
Tigaie primară	1 până la 2 inci	Sub serpentina evaporatorului
Tigaie secundară	2 până la 3 inci	Sub dispozitivul de tratare a aerului complet
Unitatea de pe acoperiș	Variază în funcție de model	Integrat în baza dulapului

Opțiunile personalizate de adâncime și amprentă sunt frecvente în proiectele de înlocuire în care panoul echipamentului original nu mai este disponibil sau în care o dimensiune nestandard a dulapului necesită o potrivire personalizată.

Program de întreținere pentru o tigaie de condens HVAC

Curățarea de rutină reduce șansa ca sedimentele și acumulările biologice să se acumuleze mai repede decât poate duce linia de scurgere. Graficul cu linii de mai jos reflectă o relație generală între timpul de la ultima curățare și probabilitatea de drenaj restricționat, folosit ca referință de planificare pentru programarea întreținerii.

Referință de planificare generală pentru tendința riscului de depășire în raport cu lunile de la ultima curățare.

Cum să curățați o tavă de scurgere AC

Opriți alimentarea aparatului de tratare a aerului înainte de a accesa zona tigaie.
Îndepărtați apa stătătoare și resturile vizibile de pe suprafața tigaii.
Clătiți linia de scurgere cu un amestec recomandat pentru conductele de condens pentru a elimina acumularea.
Inspectați tava pentru fisuri, pete de rugină sau uzură a stratului.
Confirmați că comutatorul plutitor, dacă este prezent, se mișcă liber și se resetează corect.
Restabiliți alimentarea și verificați dacă condensul curge spre priză așa cum era de așteptat.

Aprovizionarea unui Producator de tavi de scurgere HVAC

Componentele condensatorului și ale tavii de scurgere lucrează împreună ca parte a ciclului de refrigerare, condensatorul gestionând schimbul de căldură între agent frigorific și aerul exterior, iar tava de scurgere gestionând condensul rezultat din procesul de răcire. Cumpărătorii care aprovizionează componente la scară caută, în general, un furnizor care poate sprijini atât calitatea consecventă a ștampilării sau sudării, cât și flexibilitatea în ceea ce privește dimensionarea non-standard.

Cixi Chenfeng Electric Co., Ltd. se concentrează pe accesoriile centrale de aer condiționat, inclusiv componente ale condensatorului construite cu tub de cupru și aripioare din aluminiu sau toate construcțiile din aluminiu compatibile cu agenți frigorifici obișnuiți, cum ar fi R410A și R32, alături de componentele tavilor de scurgere produse prin ștanțare sau sudare dintr-o bucată folosind oțel galvanizat și oțel inoxidabil. Vasele de scurgere pot include acoperiri antimucegai sau un canal de drenaj înclinat pentru a ajuta la reducerea stagnării apei, iar dimensionarea non-standard este acceptată pentru unitățile de pe acoperiș, unitățile de dulap și alte formate de instalare în care poziția și panta de evacuare trebuie ajustate.

Ce să întrebați unei fabrici de tăvi de scurgere pentru aparate de aer condiționat

Amprenta și adâncimea tigaii pot fi ajustate pentru o anumită dimensiune de dulap sau bordură
Ce opțiuni de acoperire sau finisare sunt disponibile pentru mediile umede sau de coastă
Poziția orificiului de scurgere este reglabilă pentru a se potrivi cu traseul existent al conductei de scurgere
Producția poate suporta atât opțiunile inoxidabile, cât și cele galvanizate de la același furnizor

Întrebări frecvente

Ce este o tavă de scurgere a aparatului de aer condiționat

Este o tavă metalică de mică adâncime poziționată sub serpentina evaporatorului sau dispozitivul de tratare a aerului care colectează apa de condens și o direcționează către o linie de scurgere, ținând umiditatea departe de structura înconjurătoare.

Ce face o tavă de scurgere HVAC

Captează apa produsă pe măsură ce serpentina evaporatorului răcește aerul din interior, canalizând acel condens către o ieșire de scurgere, astfel încât să nu se acumuleze în interiorul dulapului și să nu picure în spațiul de dedesubt.

Ce este o tavă de scurgere a condensului

Tava de scurgere a condensului este un alt nume comun pentru aceeași componentă, referindu-se în mod specific la rolul acesteia în gestionarea apei care condensează pe serpentina de răcire în timpul funcționării.

Unde este tava de scurgere a unui aparat de aer condiționat

La sistemele split, acesta se află sub serpentina interioară a evaporatorului din interiorul dulapului de tratare a aerului, în timp ce la unitățile de pachete de pe acoperiș este încorporat în baza dulapului de sub secțiunea bateriei.

Cum funcționează o tavă de scurgere AC

Condensul se scurge de pe serpentină în tavă, care este înclinată către o ieșire conectată la o conductă de scurgere, permițând apei să părăsească sistemul pe o cale controlată, mai degrabă decât să se acumuleze.

Care este diferența dintre o tavă de scurgere și o tavă de condens

Acești termeni descriu aceeași componentă, cu tava de scurgere și tava de condens utilizate în mod interschimbabil în documentația HVAC rezidențială și comercială.

De ce tava mea de scurgere AC este plină cu apă

O tigaie plină indică de obicei o linie de scurgere restricționată, o capcană înfundată sau o problemă cu pompa care împiedică apa să părăsească tigaia la fel de repede cum se acumulează.

De ce tava mea de scurgere HVAC se revarsă

Depășirea este în mod obișnuit legată de o conductă de condens blocată, panta insuficientă a vasului sau o serpentină înghețată care se topește mai repede decât poate suporta vasul și linia de apă rezultată.

De ce curge tava de scurgere a aparatului meu de aer condiționat

Scurgerile sunt adesea cauzate de o tigaie crăpată sau corodata, o conexiune slăbită a conductei de scurgere sau o cusătură care a eșuat după expunerea prelungită la apa stătătoare.

De ce tava mea de scurgere AC se umple în continuare

Acumularea recurentă indică de obicei o conductă de scurgere care necesită spălare regulată, algele sau resturile care se acumulează mai repede decât adresele de întreținere de rutină sau o pantă care nu mai direcționează eficient apa.
